Leírás

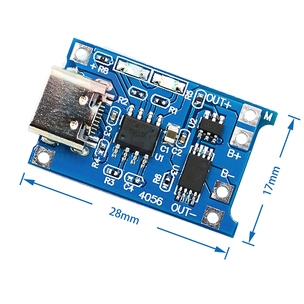

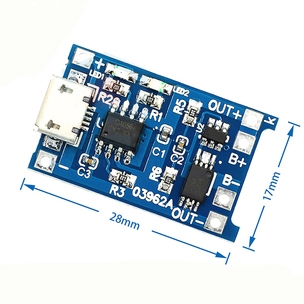

Töltőmodul 4.5 V-5.5 V bemeneti feszültséggel lítium akkumulátorokhoz. A töltőáram elérheti az 1A-t. Az alaplap beépített LED-jelzőkkel rendelkezik az akkumulátor állapotának jelzésére, és egy mini USB-porttal rendelkezik.
A kártyán van egy USB csatlakozó töltő bemenetként, 2 csatlakozó az akkumulátor csatlakoztatásához és két csatlakozó a terhelés csatlakoztatásához. Változatokat is kínálunk védőáramkörök nélkül.
Specifikációk:
Bemeneti feszültség: 4.5V – 5.5V
Bemeneti áram: 1A
Áramvédelem: Max 3A kimenet
Töltés: lineáris
Teljes töltési feszültség: 4.2V
Töltési pontosság: 1.5%
Beépített LED kijelzők és mini USB port
/ akkumulátor töltés akkumulátor töltés xl4056a tp4056a nabijackovy modul
/Töltőmodul litium accumulatorokhoz TP4056 + töltő tüpős védőáramkör Egy népszerű lithium accumulatortälő skrukku, egylapos BMS skrukkurel
Rišo PO –
Štandardná nabíjačka pre jeden článok Li-ion / Li-pol. Pri limite výstupu z batérie 3A sa ledva ohrieva. Jedinou nevýhodou pre mňa je šialený svit indikačných led diód.(modrá a červená) Musel som ich prelepiť páskou.
slavomir.dvorsky –
Pozor :
Board dokaze spravne pracovat so vsetkymi featurami a ochranami len ak nieje pripojena zataz a je pripojeny len LiPo/LiOn clanok.
Pri sucastnom napajani zataze (a hlavne solarnom paneli) moze TP4056 zblbnut tak ze neustrazi vybitie (pod 2.7V) alebo prebijanie (nevypne sa pri 4.2V), co moze viest ku degradacii clanku.
Pre napajanie z USB 5V sa to nestava lebo USB dokaze obycajne dodavat dostatocny prud (nabijanie baterie + zataz)
Pre tvalo pripojenu zataz a solany panel (tzv. Solar-Power-Load-Sharing), hlavne pocas zamracenych dni (ked solar panel nedodava dostatocny vykon), je typicke ze TP4056 nesustrazi vybijanie a prebijanie.
Preto sa to riesi cez tzv. Power-path, viacerymi moznostami :
1) MOSFET + Shottky diode .. nedokonale riesenie
a) (MOSFET ON pocas noci ) .. nieje problem lebo na vystupe modulu je priamo napatie clanku (4.2V)
b) (MOSFET OFF ked je zamracene) .. solarny clanok uz dodava dostatocne napatie na zavretie MOSFET ale este maly prud na tahanie zataze aj nabijania
vtedy je na vystupe modulu vacsinou napatie baterie znizene o 0.6V (interna dioda MOSFET-u) teda 3.6V co je neziaduca strata
teda zataz je tahana prevazne z baterie a to este znizena o ubytok na internej diode MOSFETU
a navyse v tomto stave moze TP4056 zblbnut (prejavi sa preblikavanim diod)
c) (MOSFET OFF ked je slnecno) … vtedy solarny clanok dodava dostatocny prud na tahanie zataze aj nabijania
2) MOSFET (s paralelnou Shottky) + Shottky .. lepsie riesenie
b) (MOSFET OFF ked je zamracene), mensia strata na shottky (0.3V) teda vystupne napatie modulu 3.9V, co je o trochu lepsie
3) MOSFET (riadeny rail-to-rail operacnym zosilnovacom) + Shottky .. najlepsie riesenie,
lebo vystupne napatie nikdy neklesne pod napatie baterie (4.2V)
tj. bud je zataz tahana z baterie (alebo len ciastocne) alebo cela zataz je tahana zo solarneho panelu
Vsetky pripady vysvetlene tu :
https://github.com/gbhug5a/Solar-Power-Load-Sharing/blob/main/SolarChargerLoadSharing.pdf
Rišo PO –
Zakúpených niekoľko kusov do zásoby. Zatiaľ bol realizovaný DIY mini boom box. Nakoľko má pripojený Bluetooth zosilovač pomerne malú spotrebu a kapacitu článku li-pol je 2000 mAh , tak som ako ochranný obvod použil TP 4056. Obvod mi vypína pri 4,25 a 2,9V bez problému. Teda max spokojnosť.
Heureka overený zákazník –
Plusy:
Mínusy:
Celkovo: Výborný, overený produkt.
schonpavel –
Výborný obvod, mám ho otestovaný. Teraz som objednal 6ks.Chcem vyskúšať zapojenie 6S balacser.
Ing. Lívius Sitrausz –
Zatiaľ nemám moduly. Ako to je, keď mám zap 2 x aku do série potreba 3,7V x 2. Ako použijem tieto moduly ? Aby som ich nemusel odpájať od záťaže ? Vďaka za odpoveď. Pekný deň. Strausz
Techfun.sk podpora –
Dobrý deň, modul je dizajnovaný len pre 1x batériu v sérií (paralelne ich môže byť aj viac), keďže výstupné napätie je 4.2V. Ak však máte 2 alebo viac batérií, už budete musieť použiť iný modul ktorý toto podporuje ( https://techfun.sk/produkt/konstantny-zdroj-5a-nabijaci-modul/ ) alebo použijete BMS modul ( https://techfun.sk/produkt/bms-ochranny-obvod-pre-baterie-2s-rozne-typy/ ).
Pri kúpe BMS budete ešte potrebovať nejaký napájacací zdroj. Batéria 2S má napätie pri 100% nabití 8.4V, takže ešte nejaký približne 8.4V-10V zdroj alebo menič DC-DC ktorý bude fungovať ako nabíjačka.
Stevo –
Z ďaleká nespĺňa sľubovaných 1 A na vstupe jedine s chladením zakúpené 3 kusi prví pri nabijani s 1A sa po 5 minútach zahral na 90c° po obmedzení na 0.8A fungoval ďalej 10 minút až kim nezhorel ďalšie 2 boli použité z chladením a obmedzený na 0.6A každý a držia si teplotu 40 – 50c°
