Leírás

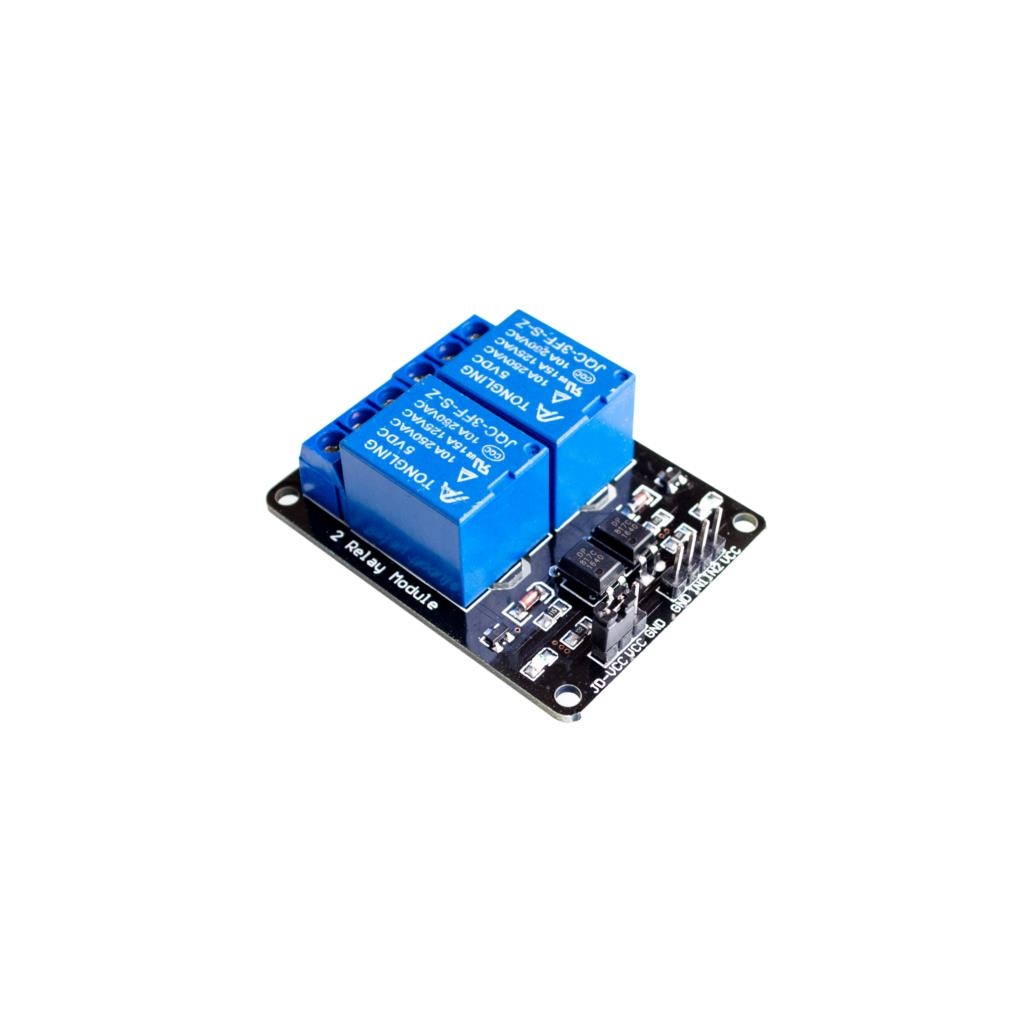

A relémodulok olyan eszközök be- és kikapcsolására szolgálnak, amelyek működéséhez több áramot és feszültséget igényelnek, mint az Arduino lapok. Ha az IN érintkezőt a GROUND-hoz csatlakoztatja, a relémodul a második áramkör érintkezőit is lezárja. A kapcsolási és kapcsolóáramkörök természetesen különállóak.
Amikor a relé aktiválódik, a jelző LED világít. Nálunk van 2 csatornás relé H/L jumperrel vagy egy másik 2 csatornás relé ellentétes logikával is.
Terminál definíciói:
NO: alaphelyzetben nyitott (ha a relé nincs aktiválva, ez az érintkező nyitva van, nincs kapcsolat a COM port és a NO között)
NC: alaphelyzetben zárt (ha a relé nincs aktiválva, ez az érintkező zárva van, kapcsolat van a COM és az NC port között)
COM: közös kivezetés (terminál, amellyel a relé csatlakoztatja/törli az NC és NO érintkezőket)
Leírás:
AC feszültség maximum 250V
AC áram maximum 10A
DC feszültség maximum 30V
Egyenáram maximum 10A
üzemi feszültség: 5V
/ relé kapcsoló két csatornás relé 2 csatornás
/2 kānālās relé modul 5V 2 kānālās rēlīmodul 5V ētēmī sūtādāsgel
